德国JENA圆光栅

产品简介：
德国JENA圆光栅:EMR421B 39/3600-C0RS39/25/3600

解析度： 1,800~7,200,000 PPR (Pulses per Revolution)

扫描频率：高达400 kHz

参考点：每转一个(或依订单规格生产)

输出信号：正弦信号 1Vpp，11μApp / RS422方波信号输出 (可高达100倍分割)

产品优点

非接触式光学量测，不受轴向机构之影响

码盘直接装入旋转总成，无需轴承

旋转轴与量测系统间无机械连轴器，故无传动误差

非常紧凑，占空间小，总厚度最小为6.9mm

铝质码盘之动量(momentum)极小，适於极高角加速度之应用

可调整电子信号

主要市场
金属加工设备 半导体设备　马达控制　旋转轴运动　倾斜轴运动　伺服马达 DD 马达 ( Direct Drive Motor, Torque Motor) 半导体设备　生物，医疗设备

型号举例：

EMR421B 39/3600-C0

RS39/25/3600

其他相关产品：KIT R

JENA圆光栅的特点是尺寸小！

RIK读头厚度6mm，铝盘厚度0.5mm，线数不同安装间隙也不一样。 如果需要±4”、±3”精度，配置可以为RIK＋玻璃盘，±4”玻璃盘厚度为1.6mm，±3”玻璃盘厚度为3mm。

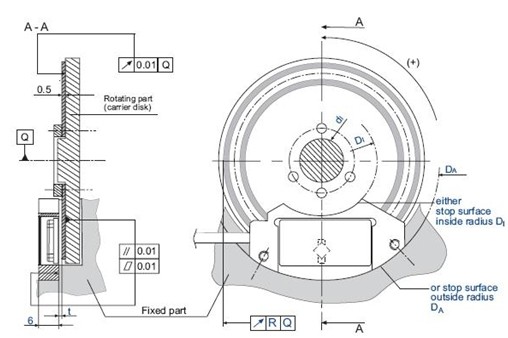

RIK读头及盘尺寸

 KIT-R读头厚度2.6mm，铝盘厚度0.5mm，线数不同安装间隙也不一样

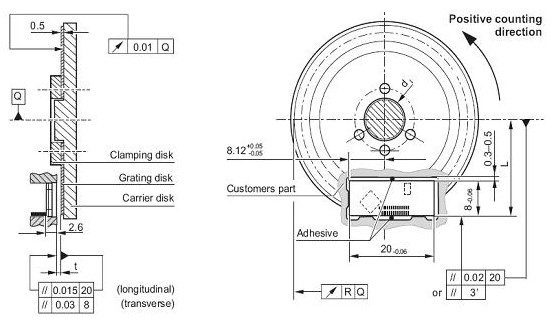

KIT-R读头及盘尺寸
